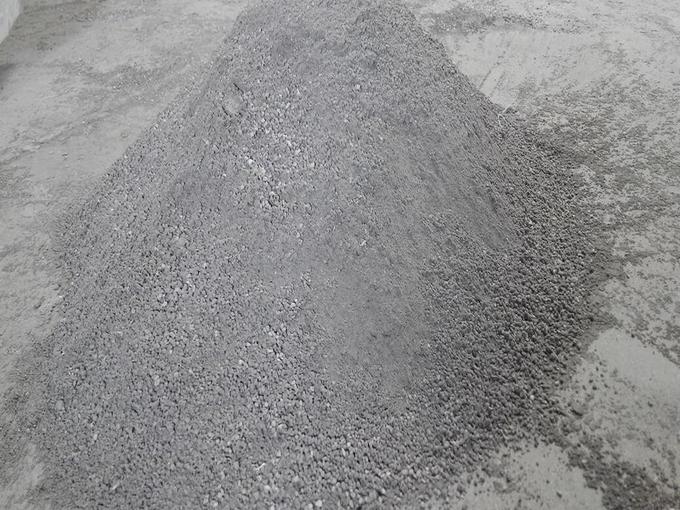

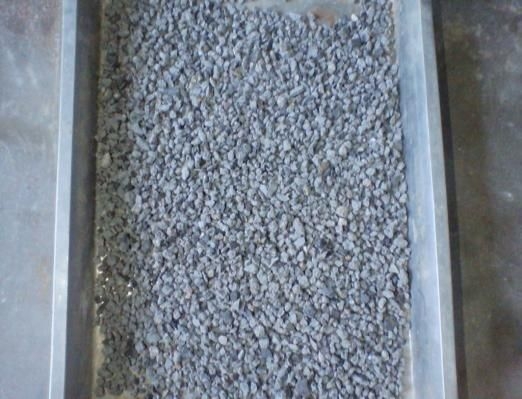

地面砂漿即在建筑物的室內(nèi)外地平涂抹一定厚度的砂漿，硬化后具有一定特性的砂漿。試驗以建筑垃圾再生骨料為骨料，水泥為膠凝材料，摻加粉煤灰（粉煤灰與水泥的摻量比不變，與干粉砌筑砂漿相同，為膠凝材料質(zhì)量分數(shù)的25%）和適量外加劑研制一種性能優(yōu)異的干粉地面砂漿。在上述試驗的基礎上，干粉地面砂漿的灰料比選擇為1:4.5，另摻加硅灰提高其力學性能和耐久性能。

采用硅灰內(nèi)摻法，水泥為42.5普通硅酸鹽水泥，復合激發(fā)劑摻量為膠凝材料質(zhì)量分數(shù)的0.9%，界面增強劑摻量為膠凝材料質(zhì)量分數(shù)的1.2%。試驗設計0~5號試樣是硅灰摻量分別為0%、1%、2%、3%、4%、5%的建筑垃圾干粉地面砂漿試樣。

硅灰摻量對干粉砂漿抗壓強度的影響，干粉砂漿的28d抗壓強度，隨著硅灰摻量的增加而增大。當硅灰摻量為4%時，建筑垃圾干粉地面砂漿的28d抗壓強度為26.22MPa，繼續(xù)增加硅灰摻量對抗壓強度的增加不大，因此硅灰的摻量選擇為4%。硅灰具有較高的火山灰活性，可與水泥水化生成的氫氧化鈣發(fā)生二次水化反應；且硅灰的粒徑只有水泥顆粒的百分之一大小，具有很好的填充效應，因此硅灰微�？梢员豢紫侗砻嫖�附填塞到毛細孔隙中，二次水化的產(chǎn)物也能填塞到孔隙中，這樣使?jié){體的密實度提高，改善了干粉砂漿漿體的內(nèi)部結構，因此會使砂漿的力學性能得到提高。

羧甲基纖維素作為一種保水劑能與水反應生成水化物，延緩干粉砂漿中水分散失的時間，牢牢鎖住水分，使膠凝材料充分水化，有利于保水和提高砂漿的體積穩(wěn)定性。以羧甲基纖維素作為保水劑的干粉地面砂漿設計配比如下：0~5試樣是保水劑摻量分別為0%、0.03%、0.06%、0.09%、0.12%、0.15%的建筑垃圾干粉地面砂漿試樣。

摻加保水劑對干粉砂漿的保水性影響，干粉砂漿的保水率隨著保水劑摻量的增大而逐漸增大，開始時保水率隨保水劑摻量的增加增大幅度較明顯，在保水劑摻量為0.12%時，干粉地面砂漿保水率為99.12%，滿足GB/T 25181-2010《預拌砂漿》中對干粉地面砂漿保水率的要求。保水劑的主要成分是羧甲基纖維素，其分子結構中含有羥基和醚鍵，與水分子產(chǎn)生分子間的氫鍵，可以提高水泥水化作用的均勻性和完全性，從而增加砂漿的稠度和起到保水的作用。

保水劑對干粉地面砂漿抗壓強度的影響，干粉砂漿試樣的28d抗壓強度隨著保水劑摻量的增加而降低。羧甲基纖維素保水劑吸水后體積會有一定程度的膨脹，這也是大部分有機物的共性，當保水劑膨脹后，其在干粉砂漿中會占有一定的體積，導致試樣的密度下降，砂漿漿體內(nèi)部的孔隙增多。因此羧甲基纖維素保水劑對建筑垃圾干粉地面砂漿的力學性能有很大的影響，隨著保水劑摻量的增加，干粉地面砂漿的抗壓強度降低。在保水劑為0.12%時，干粉地面砂漿28d抗壓強度為24.84MPa，仍滿足GB/T 25181-2010《預拌砂漿》中M20干粉地面砂漿對強度的要求，因此保水劑摻量選擇為0.12%。
