建筑垃圾由于產(chǎn)生的原因造成成分極為復(fù)雜，《GB-T25177-2010 混凝土用再生粗骨料》中對雜物的定義為：混凝土用再生粗骨料中除混凝土、砂漿、磚瓦和石之外的其他物質(zhì)。通過人工挑揀建筑垃圾再生骨料中的雜物，發(fā)現(xiàn)其中混有的雜物主要包括木塊、塑料片、布片、紙屑、泡沫顆粒等生活垃圾。

雜物含量的試驗方法：取具有代表性的建筑垃圾樣品不少于 50kg，放入 105±5℃烘箱中烘干至恒重，冷卻后按照四分法稱取 15kg±1g 的試樣不少于 3 份，精確至 1g，將木塊、塑料片、布片、紙屑、泡沫顆粒等進行人工分揀，分揀后稱重，計算雜物占混合料總質(zhì)量百分比。平行試驗 3 次，以平均值作為試驗結(jié)果。

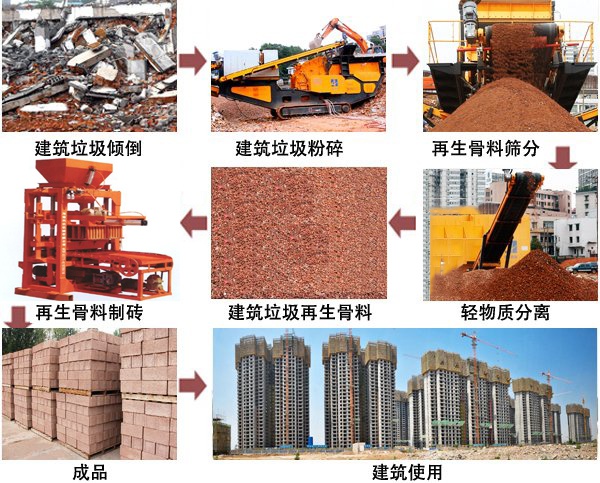

《GB-T25177-2010 混凝土用再生粗骨料》中關(guān)于雜物含量的指標要求為不大于 1%，實際在建筑垃圾填料的加工生產(chǎn)過程中通過人工挑揀、風選、過篩等方式也能達到這一要求，所以建筑垃圾中雜物含量要求不大于 1%。

建筑垃圾屬于土石混合的粗粒土，其工程力學(xué)特性與其中粗、細顆粒性質(zhì)及相對含量密切相關(guān)，因此需要對建筑垃圾中各種組分的特性進行分析。取塊狀建筑垃圾進行組分分析，試驗結(jié)果表明，建筑垃圾的粗顆粒主要由碎磚塊、碎混凝土塊、石塊組成，其中磚塊占50%，混凝土塊占35%，石塊占15%。通過測定這三種材料的表觀密度和毛體積密度，得出三者中石塊的密度最大，混凝土塊次之，磚塊最小，而三者的吸水率則呈現(xiàn)出相反的排序。

石塊的孔體積含量很低，一般低于3%，極少超過10%，所以常用的天然碎石的吸水率都很低不超過2%。而同天然碎石相比，建筑垃圾加工破碎后的再生骨料由于含有硬化水泥砂漿，從而導(dǎo)致其吸水性能與天然碎石差別顯著，再加上建筑垃圾在加工破碎過程當中由于損傷積累使得再生骨料內(nèi)部可能存在大量微裂紋，這兩個因素導(dǎo)致再生骨料的吸水率和吸水速度增大。

建筑垃圾中磚塊和混凝土塊的吸水率遠遠高于碎石，磚塊的表觀密度和毛體積密度相差較大，而且其吸水率高達21.6%。由此我們可以得出作為建筑垃圾中的主要成分——磚塊屬于質(zhì)輕多孔結(jié)構(gòu)，在碾壓過程中容易發(fā)生進一步的破碎。

同時，建筑垃圾混凝土塊的吸水率也與再生骨料的原生混凝土強度有很大關(guān)系，不同強度等級混凝土通過破碎與篩分制備出的再生骨料性能差異很大。當其粒徑相當時，再生骨料的吸水率會隨著原生混凝土強度的提高而顯著降低。
